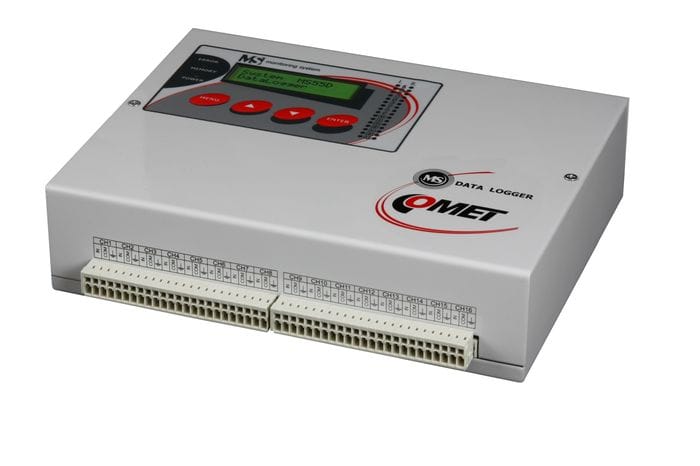

MS55D měřící a záznamová ústředna s displejem
Galerie
Výrobce
-
Specifikace
Měřicí a záznamová ústředna
Kód: MS55D
Kompletní řešení pro monitoring teploty, vlhkosti a dalších veličin.
Záznamové ústředny jsou určeny pro měření, záznam, vyhodnocení a následné zpracování vstupních elektrických veličin, které podléhají relativně pomalým změnám (>1s). Ve spojení s patřičnými snímači a převodníky jsou vhodné pro monitoring fyzikálních veličin.
Zařízení obsahuje kalibrační list od výrobce s deklarovanými metrologickými návaznostmi etalonů vychází z požadavků normy ČSN EN ISO/IEC 17025. Kalibrační list je vždy dle osazených modulů.
Pokud je zákazníkem udána požadovaná konfigurace vstupů ústředny, kalibrační list dokládá kalibraci vstupů dle této požadované konfigurace - maximálně jeden rozsah pro každý ze 16 vstupů.
Technická data |
Hodnota |
| Měřená veličina | Teplota Relativní vlhkost Počítané veličiny (rosný bod…) Proud Napětí Dvoustavový signál Pulsy Frekvence Odpor Záznam událostí |
| Celková kapacita paměti | 2MB (až 480 000 naměřených údajů) |
| Typ paměti | vnitřní zálohovaná SRAM paměť |
| Způsob ukládání dat do paměti | necyklický - po zaplnění paměti se záznam zastaví; cyklický - po zaplnění paměti se nejstarší hodnoty přepisují novými |
| Interval záznamu | individuálně nastavitelný pro každý vstupní kanál od 1 sekundy do 24 hod |
| Údaj o čase | zálohované hodiny reálného času s rozlišením 1s |
| Vstupní měřené veličiny (1 až 16 vstupů) | jsou pevně určeny osazením vstupními moduly pro jednotlivé kanály (viz tabulka) podle požadavků uživatele |
| Rozlišení AD převodníku - analogové kanály | 16 bitů, doba převodu cca 60ms/kanál |
| Komunikační rychlosti | 9600, 19200, 57600, 115200 Bd, 230400* Bd (* pro USB, Ethernet) |
| Napájení | 9 až 30Vdc, doporučeno 24Vss |
| Rozsah provozní teploty ústředny | 0 až +50°C |
| Rozměry včetně konektorů | 215 x 225 x 60 mm |
| Krytí | IP20 |
| Hmotnost | cca 800 g |
| Záruka | 3 roky |
Vlastnosti
Zařízení umožňuje:
- měřit a zpracovávat 1 až 16 vstupních veličin
- pořizovat autonomní časový záznam měřených veličin
- vytvářet alarmové stavy
- na základě vzniklých alarmů vykonávat další akce (akustická, optická signalizace, ovládání reléových výstupů, vysílání SMS zpráv, ovládání telefonního hlásiče, předávání zpráv pomocí různých protokolů Ethernetového rozhraní atd.)
- on-line monitorovat naměřené hodnoty a stavy
- nezávislé nastavení hystereze, zpoždění (pro každý kanál zvlášť)
- nastavení až čtyř podmínek pro vznik poplachu (pro každý kanál zvlášť)
Obecné možnosti propojení:
Záznamový systém MS může být nakonfigurován na téměř jakýkoliv vstupní signál. Snímače mohou být k měřící ústředně MS připojeny do hvězdy, do série nebo do kombinace obou způsobů. Monitorovací systém MS se vyznačuje širokou škálou komunikačních rozhraní, jako jsou RS232, RS485, USB, Ethernet a GSM nebo GPRS modem. Pomocí Wi-Fi routerů lze několik měřících ústředen připojit bezdrátově do jedné sítě.
Vstupní moduly pro MS55D
Záznamový systém MS55D je vybaven 16 vstupy pro osazení moduly viz tabulka níže. Tento modulární systém vám dává svobodu začít s několika vstupními moduly, které můžete dle potřeby rozšiřovat později. Vstupy označené hvězdičkou (*) lze dodat i v galvanicky odděleném provedení.
| Měřené veličiny | Typ modulu | Rozsah | Přesnost | Poznámka | |
| proud | DC | A0 | 4 až 20mA | ±0.1% FS | proudová smyčka je napájena modulem, Rvst = 14 Ohmů |
| pouze galvanicky neoddělené provedení | |||||
| A1* | 4 až 20mA | pro pasivní snímání z proudové smyčky, Rvst = 14 ohmů | |||
| B0* | 0 až 20mA | vstupní odpor Rvst = 14 Ohmů | |||
| B1* | 0 až 1A | vstupní odpor Rvst = 0,04 Ohmů | |||
| B2* | 0 až 5A | ||||
| AC | C0 | 0 až 20mA | ±1% FS | pouze galvanicky oddělené provedení sinusový signál o frekvenci 50 Hz vstupní odpor Rvst dle typu 0,04 Ohmů až 14 Ohmů | |
| C1 | 0 až 1A | ±1% FS |
|||
| C2 | 0 až 5A | ||||
napětí |
DC | D0* | 0 až 100mV | ±0.1% FS |
vstupní odpor Rvst dle typu 900 kOhmů až 10 MOhmů |
| D1* | 0 až 1V | ||||
| D2* | 0 až 10V | ||||
| D4* | 0 až 75V | ||||
| D5* | -10V až +10V | ±0.1% FS (± 20 mV) | |||
| AC | E0 | 0 až 100mV | ±1% FS |
pouze galvanicky oddělené provedení sinusový signál o frekvenci 50 Hz vstupní odpor Rvst dle typu 700 kOhmů až 10 MOhmů |
|
| E1 | 0 až 1V | ||||
| E2 | 0 až 10V | ||||
| E4 | 0 až 50V | ||||
| měření odporu | F* | nutno udat rozsah | ±0.1% FS | dvouvodičové připojení | |
| teplotní čidla Pt a Ni | Ni1000 | J* | -50°C až +250°C |
±0.2°C (-50°C až 100°C) |
Ni1000/6180 ppm, dvouvodičové připojení |
| ±0.2% MH (100°C až 250°C) | měřicí proud cca 0.25mA trvale | ||||
| Pt100 | K* | -140°C až +600°C | ±0.2°C (-140°C až+100°C) | Pt100/3850 ppm, dvouvodičové připojení | |
| ±0.2% MH (+100°C až +600°C) | měřicí proud cca 2 mA trvale | ||||
| Pt1000 | K1* | -140°C až +600°C | ±0.2°C (-140°C až+100°C) | Pt1000/3850 ppm, dvouvodičové připojení | |
| ±0.2% MH (+100 až +600°C) | měřicí proud cca 0,2 mA trvale | ||||
| Pt1000 | K3 | -10°C až +50°C | ±0.06°C | Pt1000/3850 ppm, dvouvodičové připojení | |
| měřicí proud cca 0,2 mA trvale. Pouze galvanicky neoddělený. | |||||
| termočlánek | K (NiCr-Ni) | N* | -70°C až +1300°C | ±0.3% MH + 1.5°C | linearizovaný, kompenzace studeného konce, data logger musí být v doporučené pracovní poloze |
| T (Cu-CuNi) | T* | -200°C až+400°C | |||
| J (Fe-Co) | O* | -200°C až 750°C | |||
| S (Pt10%Rh-Pt) | P* | 0°C až 1700°C | ±0.3% MH +1.5°C(200°C až 1700°C) | ||
| B (Pt30%Rh-Pt) | Q* | 100°C až 1800°C | ±0.3% MH+1.0°C (300°C až 1800°C) | linearizovaný, bez kompenzace studeného konce | |
| binární signál | beznapěťový kontakt | S* | binární signál | max. odpor sepnutého kontaktu je 1000 ohmů | |
| minimální doba pro zachycení změny je 200ms | |||||
| napěťový, galvanicky oddělený | S1 | binární signál |
napětí pro stav "sepnuto" je 3V až 30Vss @ 9mA max. | ||
| minimální doba pro zachycení změny: 200ms | |||||
| galvanicky oddělený | |||||
| čítač pulsů | beznapěťový kontakt, galvanicky oddělený | CTU | 31 bitů, 5kHz max. | napětí pro změnu stavu čítače je 3V až 24Vss | |
| zálohované napájení, filtr proti zákmitům | |||||
| galvanicky oddělený | |||||
| beznapěťový kontakt a otevřený kolektor | CTK | 31 bitů, 5kHz max. | max. odpor sepnutého kontaktu je 10 kohmů | ||
| min.odpor rozepnutého kontaktu je 250 kohmů | |||||
| zálohované napájení, filtr proti zákmitům | |||||
| frekvence | vstup pro měření napěťového signálu, galvanicky oddělený | FU | 0 až 5kHz | ±(0.2% MH + 1Hz) | vstupní napětí pro stav "H": 3V až 24V DC @ 7mA |
| minimální délka trvání vstupního impulsu: 30us | |||||
| rozlišení 1Hz | galvanicky oddělený | ||||
| měření frekvence spínání kontaktu, galvanicky neoddělený | FK | 0 až 5kHz | ±(0.2% MH + 1Hz) |
max. odpor sepnutého kontaktu je 10 kohmů | |
| min.odpor rozepnutého kontaktu je 250 kohmů | |||||
| rozlišení 1Hz | minimální délka trvání vstupního impulsu: 30us | ||||
| RS485 | vstup pro sériový signál RS485 | RP | digitální přenos | vstup podporuje protokol Modbus RTU nebo Advantech | |
| připojená zařízení musí mít stejné komunikační parametry | |||||
| vstup může spolupracovat až s 16 zařízeními | |||||
| Galvanicky oddělený, do ústředny lze osadit více RP modulů | |||||
Popis vlastností:
● modulární vstupy pro teplotní čidla Pt a Ni, termočlánky a termistory, napětí a proud, dvoustavové události, frekvence a impulsy, snímače s výstupem RS485
